Sustentação MPU

Canto de Sustentação MPU

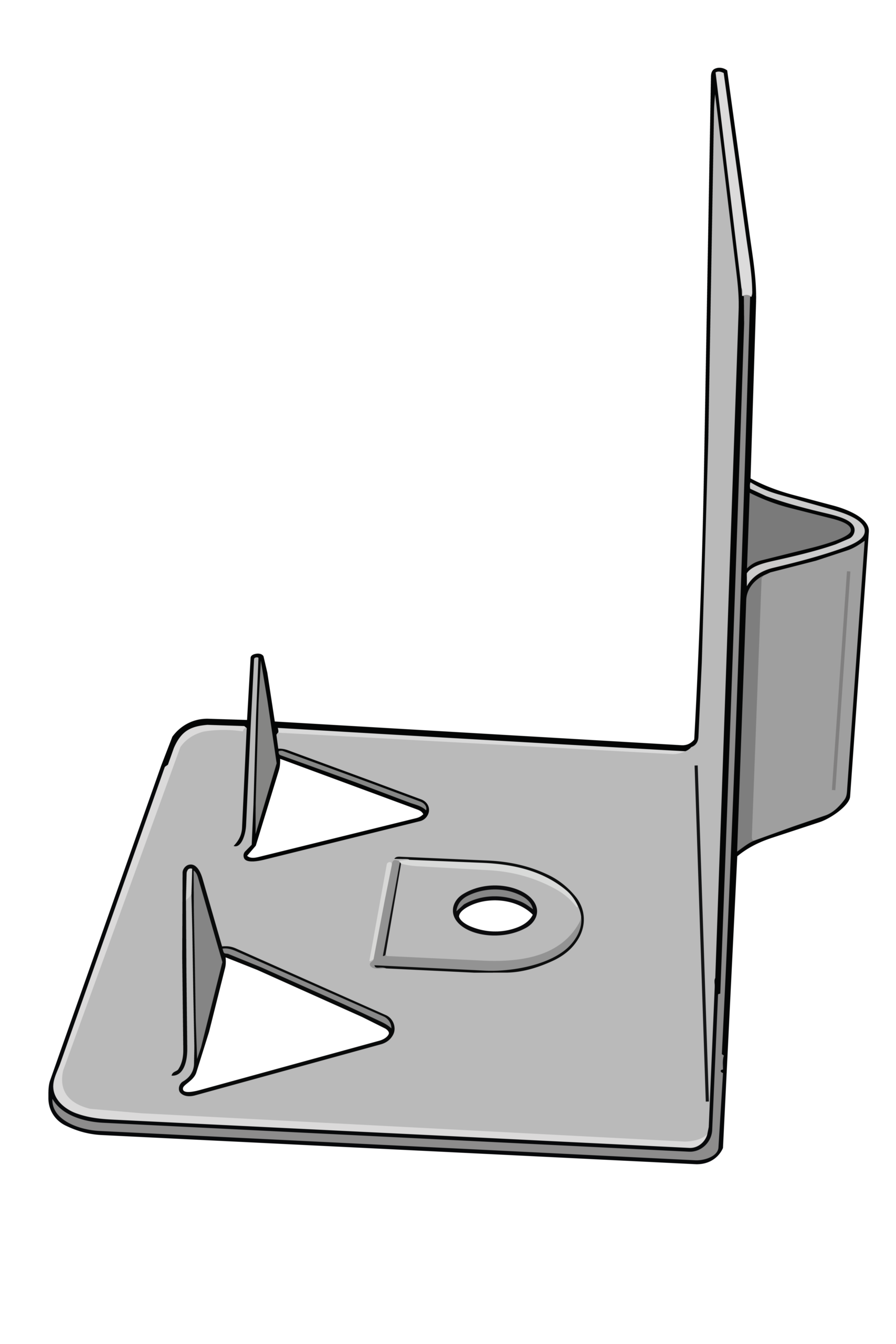

O Canto de Sustentação “L” é um componente metálicodestinado à sustentação e fixação de sistemas de dutos fabricados com painéis pré-isolados MPU.

Fabricado em chapa de aço galvanizado e obtido por meio de processo de estampagem e dobra, o componente apresenta geometria adequada para sua aplicação, proporcionando condições apropriadas de apoio, fixação e sustentação dos dutos.

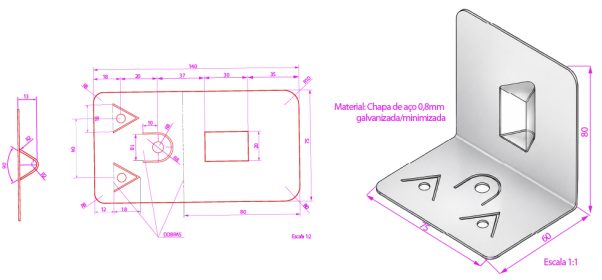

Clique para ampliar a imagem

INSTALAÇÃO

Montagem

Fixação direta ao duto por meio de “garras” triangulares na base do suporte.
Em caso de dutos de grandes dimensões, pode-se usar travamento transversal com barras roscadas pelo olhal da base do suporte.
A sustentação pode ser feita por barras roscadas ou cabos de suporte.

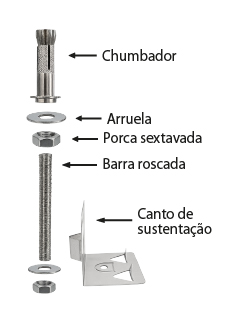

COMPONENTES

IMPORTANTE

Espaço entre os suportes de sustentação deverá seguir osmesmos critérios de sustentação estabelecidos no Manual de Construção de Dutos MPU, indicado na tabela abaixo:

Lado maior

< 1000 mm

> 1000 mm

Espaço entre ou suportes

4000 mm

2000 mm

Especificações Técnicas

Canto de Sustentação MPU

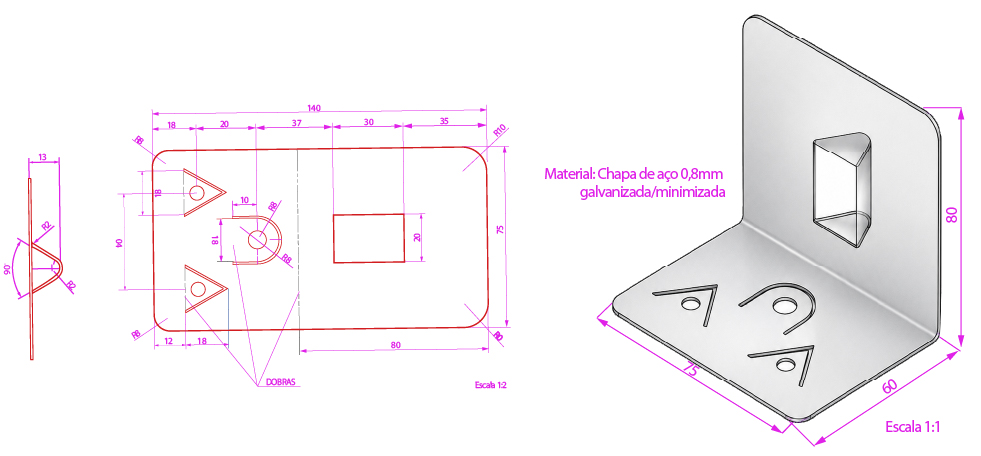

Clique para ampliar a imagem

Ficha Técnica

Consulte as informações técnicas, dimensões e características do Canto de Sustentação MPU.
